Wireguard

Introducció

Wireguard és aplicació que permet crear xarxes privades virtuals.

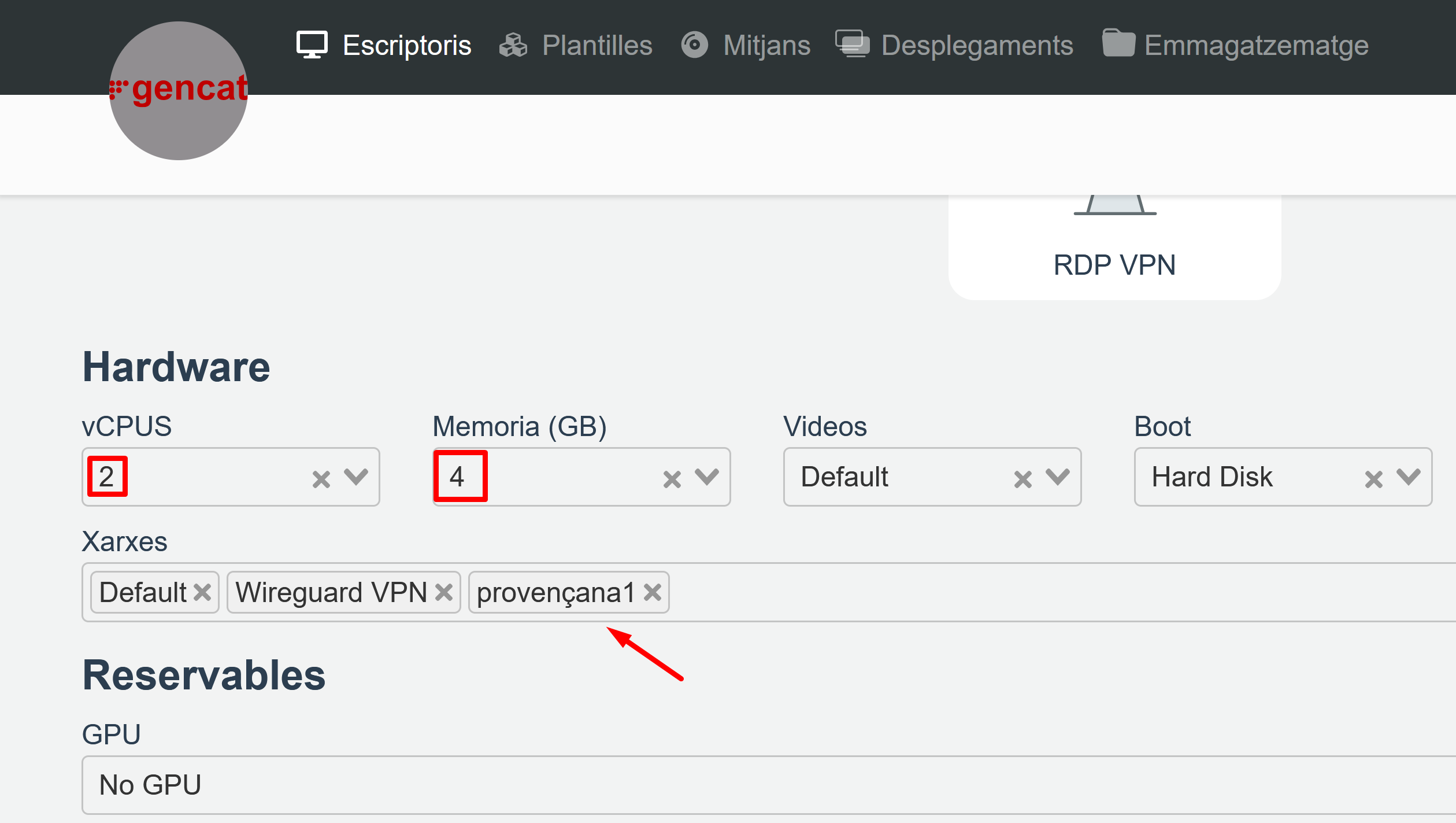

Crea tres màquines virtuals: box-1, box-2 i box-3 a Isard.

Les màquines han de ser “Ubuntu 24.04 Server” amb 2 CPU, 4 GB de RAM i una interfície de l’institut:

Connecta’t a la màquina box-1 amb ssh!

https://isard.gitlab.io/isardvdi-docs/user/private_and_personal_networks/private_and_personal_networks.ca

Activa les interfícies enp3s0 amb una IP fixa:

shell
box-1$ sudo ip addr add dev enp3s0 10.0.0.101/24
box-1$ sudo ip link set dev enp3s0 up

Fes el mateix amb box-2 (IP 10.0.0.102/24).

Verifica que pots fer ping des de box-1 a box-2:

shell
box-1$ ping 10.0.0.102
PING 10.0.0.102 (10.0.0.102) 56(84) bytes of data.
64 bytes from 10.0.0.102: icmp_seq=1 ttl=64 time=1.06 ms
64 bytes from 10.0.0.102: icmp_seq=2 ttl=64 time=1.09 ms
^C
--- 10.0.0.102 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3004ms
rtt min/avg/max/mdev = 1.055/1.090/1.108/0.021 ms

El primer pas és instal·lar WireGuard :

shell
box-1$ sudo apt update && sudo apt install -y wireguard

Interfície

Wireguard s’integra de manera completament transparent amb la resta d’elements del sistema perquè el que fa és crear interfícies virtuals que externament funcionen com qualsevol altra interfície física.

Afegeix una nova interfície mitjançant ip-link:

shell
box-1$ sudo ip link add dev wg0 type wireguard

Pots veure que s’ha creat la interfície:

shell
box1$ ip --brief addr
lo               UNKNOWN        127.0.0.1/8 ::1/128
enp1s0           UP             192.168.123.21/22 metric 100 fe80::5054:ff:fe6d:dc1b/64
enp2s0           UP             10.2.104.208/16 metric 100 fe80::5054:ff:fe6f:440e/64
enp3s0           UP             10.0.0.101/24 fe80::5054:ff:fe28:e931/64
wg0              DOWN

Xarxa

Una xarxa virtual funciona amb una xarxa IP privada.

Pots utilitzar la que vulguis, l’única condició és que no l’estigui fent servir una altra interfície.

Assigna una adreça IP privada a cada interfície amb ip-address:

shell
box-1$ sudo ip addr add dev wg0 10.10.0.101/24
box-1$ ip --brief addr
lo               UNKNOWN        127.0.0.1/8 ::1/128
enp1s0           UP             192.168.123.21/22 metric 100 fe80::5054:ff:fe6d:dc1b/64
enp2s0           UP             10.2.104.208/16 metric 100 fe80::5054:ff:fe6f:440e/64
enp3s0           UP             10.0.0.101/24 fe80::5054:ff:fe28:e931/64
wg0              DOWN           10.10.0.101/24

Activa la interfície amb ip-link:

shell
box-1$ sudo ip link set wg0 up

Verifica amb ping que la IP privada funciona:

shell
box-1$ ping 10.10.0.101
PING 10.10.0.101 (10.10.0.101) 56(84) bytes of data.
64 bytes from 10.10.0.101: icmp_seq=1 ttl=64 time=0.033 ms
64 bytes from 10.10.0.101: icmp_seq=2 ttl=64 time=0.033 ms
^C
--- 10.10.0.101 ping statistics ---
2 packets transmitted, 2 received, 0% packet loss, time 1036ms
rtt min/avg/max/mdev = 0.033/0.033/0.033/0.000 ms

Nginx

A continuació prova amb nginx que la interfície wg0 funciona sense problemes.

shell
box-1$ sudo apt install -y nginx
box-1$ echo "box-1" | sudo tee /var/www/html/index.html

Verifica que le servidor nginx funciona a la IP 10.10.0.101:

shell
box-1$ curl 10.10.0.101
box-1

Xarxa

Una xarxa té sentit si hi ha més d’un node connectat.

Identitat

Wireguard fa servir criptografia asimètrica Curve25519

La clau pública permet identificar els diferents nodes de la xarxa virtual.

Amb wg pots generar claus privades:

shell
box-1$ wg genkey
gKwwK1zIljwcuNlWCo0nv4GJ9seARMX8B9h9+7Ph134=

Configura la interfície wg0 una la clau privada:

shell
box-1$ umask 077
box-1$ wg genkey > key
box-1$ sudo wg set wg0 private-key key

Amb wg pots veure que la interfície wg0:

  1. Està configurada amb una clau pública que és el seu identificador.
  2. Un port aleatori on està escoltant:
shell
box-1$ ~$ sudo wg show
interface: wg0
  public key: XDx76G3NJ5vYzyi9SMge1z6lQV8Y+SWnKECidlThAi4=
  private key: (hidden)
  listening port: 54377

Com ja saps, wireguard no necessita que li diguis quina és la clau pública, perquè tenint la clau privada pots generar la pública:

shell
box-1$ wg pubkey < key
XDx76G3NJ5vYzyi9SMge1z6lQV8Y+SWnKECidlThAi4=

Amb la comanda wg showconf pots saber quina és la clau privada:

shell
box-1$ $ sudo wg showconf wg0
[Interface]
ListenPort = 54377
PrivateKey = 6Ekvbq/UJFfspvZJHv4/9CPCVsh12s1uf/ADgHP83W8=

Peer

Una interfície wireguard fa servir UDP (no es pot atacar amd DDOS) i és indetectable amb Nmap.

Una interfície wireguard només respon a un paquet UDP si el remitent és un node de confiança.

Un node és de confiança si has registrat la seva clau pública com a un peer.

Per tant, configura la màquina box-2 amb una interfície wireguard:

shell
box-2$ ip --brief addr
lo               UNKNOWN        127.0.0.1/8 ::1/128
enp1s0           UP             192.168.122.110/22 metric 100 fe80::5054:ff:fe10:4957/64
enp2s0           UP             10.2.145.44/16 metric 100 fe80::5054:ff:fe19:4915/64
enp3s0           UP             10.0.0.102/24 fe80::5054:ff:fe64:1a66/64
wg0              UNKNOWN        10.10.0.101/24

La “id” d’un node és la seva clau pública.

Mira quina és la id de la interfície wg0 de box-2 i en quin port està escoltant:

shell
box-2$ sudo wg show wg0
interface: wg0
  public key: YaCFmNYzvB8tl3wotX5Nx3HJMasJ1IQVnYyOncBZ0zs=
  private key: (hidden)
  listening port: 38240

Ja pots configurar a box-2 com a peer de box-1:

shell
box-1$ sudo wg set wg0 peer YaCFmNYzvB8tl3wotX5Nx3HJMasJ1IQVnYyOncBZ0zs= allowed-ips 10.10.0.102/32 endpoint 10.0.0.102:38240

Fixa’t que has de dir a través de quina interfície real (endpoint) s’ha de crear la connexió virtual encriptada.

Pots veure que la interfície wg0 accepta connexions des de la IP 10.10.0.102.

shell
box-1$ sudo wg show wg0
interface: wg0
  public key: XDx76G3NJ5vYzyi9SMge1z6lQV8Y+SWnKECidlThAi4=
  private key: (hidden)
  listening port: 54377

peer: YaCFmNYzvB8tl3wotX5Nx3HJMasJ1IQVnYyOncBZ0zs=
  endpoint: 10.0.0.102:38240
  allowed ips: 10.10.0.102/32

Ara configura box-1 com a peer de box-2:

shell
box-2$ sudo wg set wg0 peer XDx76G3NJ5vYzyi9SMge1z6lQV8Y+SWnKECidlThAi4= allowed-ips 10.10.0.102/32 endpoint 10.0.0.101:
54377

Ja pots fer ping de box-2 a box-1 a través de la interfície wg0:

shell
$ ping 10.10.0.101
PING 10.10.0.101 (10.10.0.101) 56(84) bytes of data.
64 bytes from 10.10.0.101: icmp_seq=1 ttl=64 time=0.020 ms
64 bytes from 10.10.0.101: icmp_seq=2 ttl=64 time=0.033 ms
^C
--- 10.10.0.101 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2081ms
rtt min/avg/max/mdev = 0.020/0.029/0.034/0.006 ms

I al revés, de box-1 a box-2 a través de la interfície wg0.

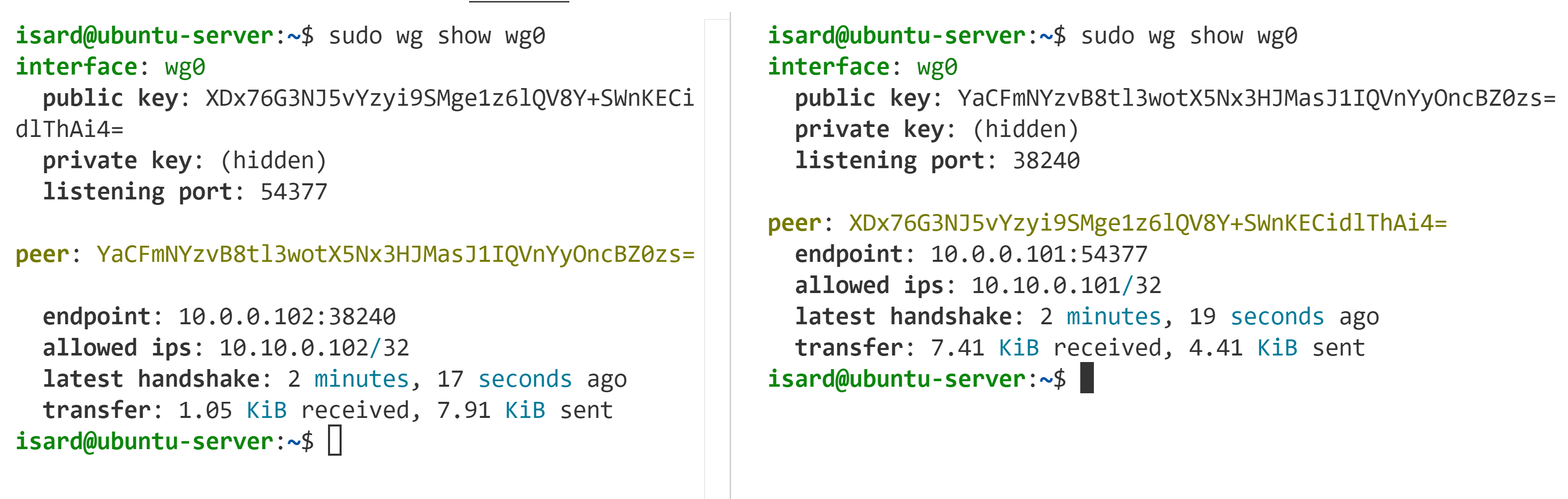

L’ordre wg show et mostra que hi ha hagut tràfic en la interfície wg0:

shell
box-2$ sudo wg show wg0
interface: wg0
  public key: YaCFmNYzvB8tl3wotX5Nx3HJMasJ1IQVnYyOncBZ0zs=
  private key: (hidden)
  listening port: 38240

peer: XDx76G3NJ5vYzyi9SMge1z6lQV8Y+SWnKECidlThAi4=
  endpoint: 10.0.0.101:54377
  allowed ips: 10.10.0.101/32
  latest handshake: 18 seconds ago
  transfer: 1.39 KiB received, 124 B sent

Però com pots estar segur que el peer està ben configurat?

Aixeca un servidor nginx a box-1 que respongui amb el seu nom:

shell
box-1$ sudo apt install -y nginx
box-1$ echo "box-1" | sudo tee /var/www/html/index.html

Des de box-2 verifica que et pots connectar al servidor nginx de box-1 des de la interfície enp2s0 i enp3s0:

shell
box-2$ curl 10.0.0.101
box-1
box-2$ curl 10.10.0.101
box-1

Continua

Google Docs - Wireguard

Netplan

Genera les claus privada i pública en el primer peer. Executa les següents comandes amb privilegis d’administrador:

Generate the private and public keys in the first peer. Run the following commands with administrator privileges:

shell
wg genkey > private.key
wg pubkey < private.key > public.key

Fes el mateix en el segon peer:

shell
wg genkey > private.key
wg pubkey < private.key > public.key

Utilitza la següent configuració en el primer peer (reemplaça les claus i les adreces IP segons sigui necessari):

shell
network:
  tunnels:
    wg0:
      mode: wireguard
      port: 51820
      key: UMjI9WbobURkCDh2RT8SRM5osFI7siiR/sPOuuTIDns=
      addresses:
        - 172.16.0.1/24
      peers:
        - allowed-ips: [172.16.0.0/24]
          endpoint: 10.86.126.56:51820
          keys:
            public: AIm+QeCoC23zInKASmhu6z/3iaT0R2IKraB7WwYB5ms=

En el fitxer YAML anterior, key és la clau privada del primer peer i public és la clau pública del segon peer. endpoint és l’adreça IP del segon peer.

Utilitza la següent configuració en el segon peer:

shell
network:
  tunnels:
    wg0:
      mode: wireguard
      port: 51820
      key: UAmjvLDVuV384OWFJkmI4bG8AIAZAfV7LarshnV3+lc=
      addresses:
        - 172.16.0.2/24
      peers:
        - allowed-ips: [172.16.0.0/24]
          endpoint: 10.86.126.40:51820
          keys:
            public: EdNnZ1/2OJZ9HcScSVcwDVUsctCkKQ/xzjEyd3lZFFs=

En el fitxer YAML anterior, key és la clau privada del segon peer i public és la clau pública del primer peer. endpoint és l’adreça IP del primer peer.

TODO: https://netplan.readthedocs.io/en/stable/examples/#how-to-connect-your-home-computer-to-a-cloud-instance-with-a-wireguard-vpn

Debug

https://www.procustodibus.com/blog/2023/05/troubleshooting-wireguard-with-tcpdump/

shell
sudo tcpdump -niany udp port 54377
